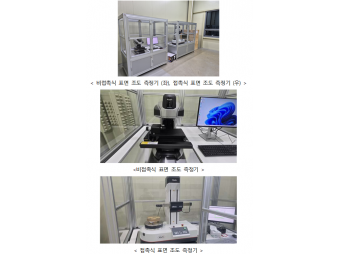

○ 비접촉 모듈 사양
- 160x 이상 촬영 가능
- 측정속도 : 1회 촬영 시 최소 1초 이내 촬영 가능
- 측정범위(1회 촬영) : 15mm 이상
- 높이 측정 범위 : 최대 50mm 이상
- 표시 분해능 : 0.1㎛ 이하
- 높이 측정 반복 정도 : σ=0.5㎛ 이하
- 수광 렌즈 : 텔레센트릭 렌즈
○ 접촉 모듈 사양
- 측정범위: 최대 측정 직경: 150mm 이상
최대 측정 높이: 270mm 이상
- 측정원리: 스타일러스 접촉 방식,
Touch Probe 360도 전자동 자석 타입
- 측정력: 1N 이하
- 측정 정밀도: 진원도 에러 ±0.03㎛ 이하
- 측정 테이블: 자동 세팅(센터링&틸팅)
- 측정물 최대 무게: 15kg 이상
사용/활용예
- 본 장비는 제품, 시편 등을 실시간으로 스캔하여 파단면, 마모도, 평탄도, 조도 등을 측정할 수 있음
